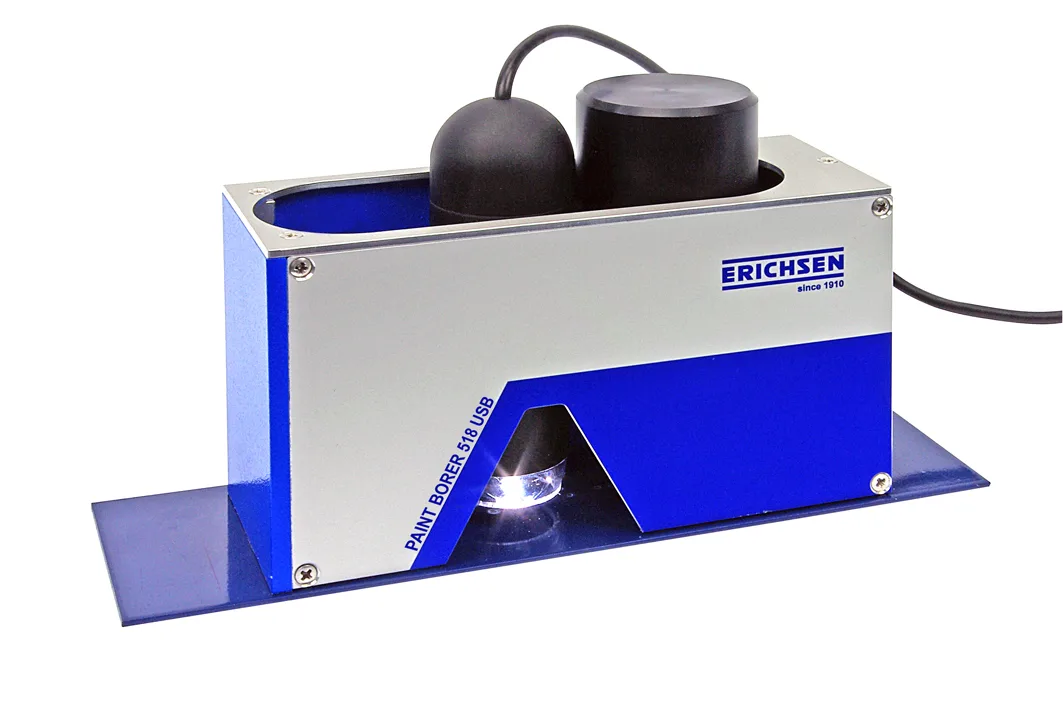

518MC漆膜检验仪

#518MC 漆膜检验仪为一个紧凑的仪器。所有的重要部件、钻孔工具、测量显微镜、样品照明灯

和电池，都安装在一个坚固的小盒中。一个可以水平滑动的钻头和显微镜使#518MC 具有独特的特性 ：

仪器在钻孔后不需要移动便可以测量。

钻头是弹性的安装在滑槽中，这样就可以用最小的力把它按到样品上，然后钻头电机会自动启动 ，

硬质合金钻头很容易更换，并可以提供 3 种不同标准的高精度的切割角度。测量显微镜的放大倍数为

50 倍，测量刻度为 100 条，所以每个测量范围都可以获得一个 1%的分辨率。

照明开关安装在#538MC 漆膜检验仪的背后面板上，可以设置为三个不同亮度的连续照明（3 个

不同亮度的照射，可以简单，快速的找到切割位置）或间断照明以延长电池寿命。使用的是一个 9V

的可充电电池，充电器也可以作为代电器使用。

显微镜可在两个方向轴上移动（互成 90 0 ）且刻度可旋转，所以#518MC 特别适合评估曲面样品的

椭圆孔。

   用#518MC 漆膜检验仪测量涂层厚度非常简单：用标记笔做一个比较记号，将仪器放在样品表面 ，

将钻头移到测试点的上方并降低使电机打开，钻透涂层一直达到基材。移动显微镜到打孔处上方，把

灯打开，读出基材和比较标记间的刻度数，再乘以一个比例系数便得到测量结果。

特殊应用（多层涂层系统的每一层，曲面样品的测量）请查阅操作说明书。

技术参数

尺寸（L*W*H）： 145*55*110mm

净重： 850g

测量精度： 1%

电源供应（可选）

Accu 6F 22

电池（9V） 6LR 61

充电器 (100-240)VAC.(47-63)Hz

18VDC/0.8A

最小样品尺寸

不带样品台 150*25mm

带样品台 10*6mm

德国仪力信#518MC 漆膜检验仪

漆膜测厚仪和样品台

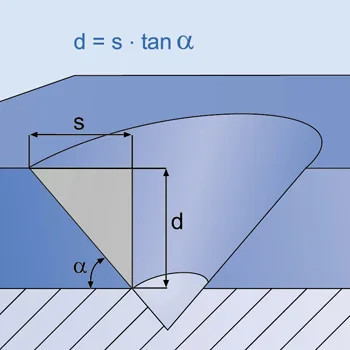

测量原理

#518MC 漆膜检验仪符合标准的楔形切割方法，在这种情况下，样板以一个规定的角度被切割 。

通过切割面的投影宽度，再利用简单的几何关系可计算出涂层的厚度。#518MC 将涂层的破坏控制为

一个非常小的锥形孔。在测量显微镜中，可看见一系列的同心圆，使用测量显微镜可测量到的同心圆

的直径差异，再乘以一个已知系数便可计算出膜厚。

测量仪器

#518MC 漆膜检验仪为一个紧凑的仪器。所有的重要部件、钻孔工具、测量显微镜、样品照明灯

和电池，都安装在一个坚固的小盒中。一个可以水平滑动的钻头和显微镜使#518MC 具有独特的特性 ：

仪器在钻孔后不需要移动便可以测量。

钻头是弹性的安装在滑槽中，这样就可以用最小的力把它按到样品上，然后钻头电机会自动启动 ，

硬质合金钻头很容易更换，并可以提供 3 种不同标准的高精度的切割角度。测量显微镜的放大倍数为

50 倍，测量刻度为 100 条，所以每个测量范围都可以获得一个 1%的分辨率。

照明开关安装在#538MC 漆膜检验仪的背后面板上，可以设置为三个不同亮度的连续照明（3 个

不同亮度的照射，可以简单，快速的找到切割位置）或间断照明以延长电池寿命。使用的是一个 9V

的可充电电池，充电器也可以作为代电器使用。

显微镜可在两个方向轴上移动（互成 90 0 ）且刻度可旋转，所以#518MC 特别适合评估曲面样品的

椭圆孔。

操作方法

用#518MC 漆膜检验仪测量涂层厚度非常简单：用标记笔做一个比较记号，将仪器放在样品表面 ，

将钻头移到测试点的上方并降低使电机打开，钻透涂层一直达到基材。移动显微镜到打孔处上方，把

灯打开，读出基材和比较标记间的刻度数，再乘以一个比例系数便得到测量结果。

特殊应用（多层涂层系统的每一层，曲面样品的测量）请查阅操作说明书。

技术参数

尺寸（L*W*H）： 145*55*110mm

净重： 850g

测量精度： 1%

电源供应（可选）

Accu 6F 22

电池（9V） 6LR 61

充电器 (100-240)VAC.(47-63)Hz

18VDC/0.8A

最小样品尺寸

不带样品台 150*25mm

带样品台 10*6mm

订货信息

订货号 产品介绍

0283.01.31 #518MC 漆膜检验仪

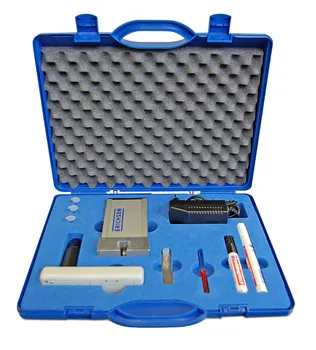

供货范围

—5 号钻头

—2 支记号笔(黑色/银色)

—螺丝刀

—可充电电池（9V）

—充电器(100-240)VAC.(47-63)Hz

—携带箱

—操作说明书

#518mc 钻头

钻头 No.2 No.5 No.4

测量范围（μm） 2~200 3~300 5~500

切割角度 5.7 0 8.5 0 14 0

因数（μ

m/sc.div）

2 3 5

tanα 0.1 0.15

0.25

型号 双刃 单刃

钻头 直径 5mm

材质 硬质合金

可选配件

订货号 产品信息

910927241 2 号钻头(2~200μm)

910927741 4 号钻头( 5~500μm)

910928241 5 号钻头 (3~300μm)

0326.01.32 样品台，用于夹紧任何形

状和轮廓的样板。

此说明书以英文版为准，中贸设备有限公司保
